Инженерное оборудование — Трубопроводная арматура — Затворы дисковые поворотные — Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с редуктором DN.ru HGB RQN3-680Z с индикатором положения

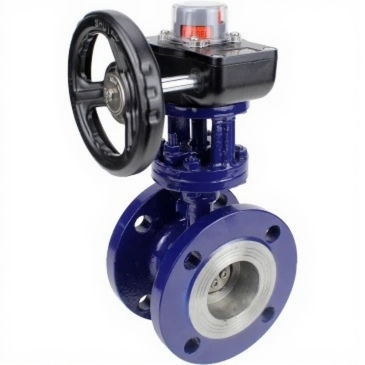

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с редуктором DN.ru HGB RQN3-680Z с индикатором положения
D050-55792
Наличие и стоимость уточняйте у менеджера
Посмотреть аналог за 102 222 ₽
Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора.
| Бренд | DN.ru |
| Номинальный диаметр (DN), мм | 150 |
| Номинальное давление (PN), бар | 25 |
| Максимальная температура рабочей среды, °С | 425 |
| Минимальная температура рабочей среды, °С | -45 |
| Тип присоединения * | Фланцевое |
| Рабочая среда | Вода |
| Материал диска | Нержавеющая сталь |
| Корпус (материал) | Сталь |
| Уплотнение | Металл |
| Габариты без упаковки, см | 30x25x52 |
| Масса нетто, кг | 39.9 |
