Затворы дисковые поворотные

Затвор FAF 3500 Ду 150 EPDMЗатвор FAF 3500 Ду 150 EPDM
0

Артикул:3500150 F

15 927
Затвор FAF 3500 Ду  40 EPDMЗатвор FAF 3500 Ду 40 EPDM
0

Артикул:3500040 F

4 005
Затвор FAF 3500 Ду  50 EPDMЗатвор FAF 3500 Ду 50 EPDM
0

Артикул:3500050 F

4 535
Затвор FAF 3500 Ду  65 EPDMЗатвор FAF 3500 Ду 65 EPDM
0

Артикул:3500065 F

5 507
Затвор FAF 3500 Ду 100 EPDMЗатвор FAF 3500 Ду 100 EPDM
0

Артикул:3500100 F

9 545
Затвор FAF 3500 Ду  80 EPDMЗатвор FAF 3500 Ду 80 EPDM
0

Артикул:3500080 F

6 140
Затвор FAF 3500 Ду 125 EPDMЗатвор FAF 3500 Ду 125 EPDM
0

Артикул:3500125 F

12 842
Затвор поворотный Tecofi Ру16 Ду150 чугунЗатвор поворотный Tecofi Ру16 Ду150 чугун
0

Артикул:VPI4448-02EP0150

16 048
Затвор поворотный Tecofi Ру16 Ду125 чугунЗатвор поворотный Tecofi Ру16 Ду125 чугун
0

Артикул:VPI4448-02EP0125

13 368

Дисковый затвор – это один из видов запорной арматуры, который используется для перекрытия потока. Одна из самых востребованных позиций. Принцип работы основан на перекрытии потока плоским диском, вращающимся вокруг оси штока.

Поворотным затвором пользуются в:
  • Водоснабжении и пожаротушении;
  • Холодоснабжении;
  • Нефтехимической отрасли;
  • Фармацевтике;
  • Пищевой промышленности;
  • Газоснабжении.

  • Низкая стоимость;
  • Небольшой вес;
  • Компактные габариты;
  • Простота конструкций;
  • Малое гидравлическое сопротивление;
  • Возможность перекрытия потока среды;
  • Простой монтаж и ремонт;
  • Уплотнения можно заменять;
  • Возможность использования больших конструкций.
  • Поворотный вал
    Называется шпиндель или шток. Может быть целым или состоящим из нескольких частей. Как правило, он защищен от воздействия среды. Если конструкция вала предусматривает контакт с окружающей средой, то необходимо выбрать соответствующий материал вала.
  • Корпус
    Затвор закрепляется между фланцами при помощи шпилек, расположенных по периметру трубы. Иногда такой механизм называют вафельным. Также возможно приварить клапаны встык. Корпус может быть выполнен из различных материалов, начиная от чугунного, заканчивая выполненными из специальных дорогих сплавов.
  • Поворотный диск
    Элемент конструкции, который не дает потоку среды выйти наружу. Диск можно сравнить с мембраной клапана или шаром в шаровом канале. Диск может поворачиваться на 90° и 360°, из-за чего иногда затворы называют четвертьобротными. Могут быть сделаны из чугуна или нержавейки с качеством И4.
  • Уплотнение
    От качества уплотнения зависит работа затвора. Большую популярность имеют дисковые заслонки со сменным уплотнением. Оно изготавливается из полимеров и эластомеров. Например, тефлона, VITON, EPDM, BUNA-M.
  • По способу крепления;
  • По приводу;
  • По действию поворотного диска;
  • По материалу уплотнения диска и корпуса.

  • Баттерфляй
    Это когда диск расположен ассиметрично оси поворота. Самый популярный вариант конструкции.
  • Двойной эксцентриситет
    Когда ось установлена со смещением относительно плоскости диска.
  • Тройной эксцентриситет
    Устанавливается как двойной, но вместе с тем диск и седло имеют конические поверхности.

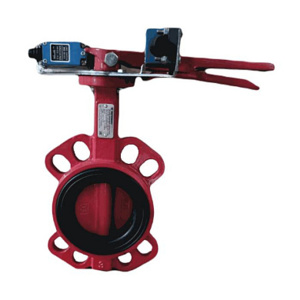

  • Ручные;

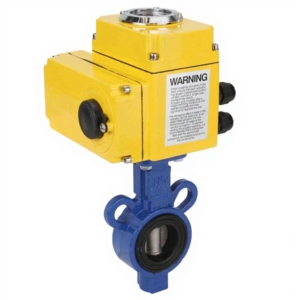

  • Электрические;
  • Гидравлические;

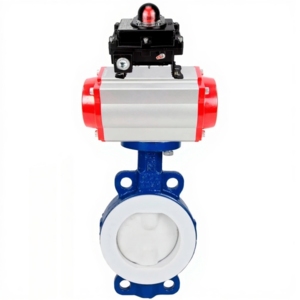

  • Пневматические.

Можно сделать выбор самостоятельно. Например, проводить подбор и расчет по формулам. Затем нужно будет выбрать подходящий затвор, который будет удовлетворять технические требования. Тут риск ошибиться повышается, поскольку сложно с первого раза вникнуть во все тонкости каждой модели. Поэтому стоит быть готовым, что придется потратить много сил и времени на самостоятельный выбор устройства, чтобы купить то, что нужно, не потратив деньги зря.
Также можно доверить выбор профессиональным инженерам, которые подберут оборудование по вашим запросам с помощью специального программного обеспечения.
