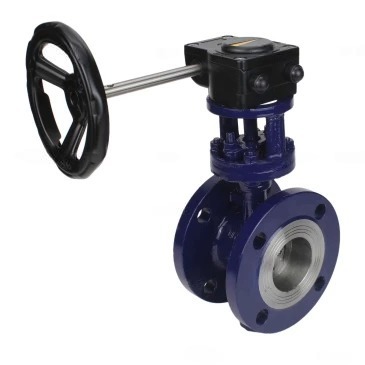

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду150 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с редуктором DN.ru HAM RQN4-675Z-T36
D050-55816
Наличие, склад:
| Бренд | DN.ru![]() |
| Номинальный диаметр (DN), мм | 150 |
| Номинальное давление (PN), бар | 25 |
| Максимальная температура рабочей среды, °С | 425 |
| Минимальная температура рабочей среды, °С | -45 |
| Тип присоединения * | Фланцевое |
| Рабочая среда | Вода |
| Исполнение | С редуктором |
| Герметичность затвора (объем протечки / класс герметичности) | A |
| Запорный элемент (шар, диск, золотник) (материал) | Нержавеющая сталь |
| Корпус (материал) | Сталь |
| Шток (материал) | Нержавеющая сталь |
| Седловое уплотнение | Металл (наплавка D507) + графит |
| Габариты без упаковки, см | 29.6x30x54.5 |
| Масса нетто, кг | 40.8 |
Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора.
