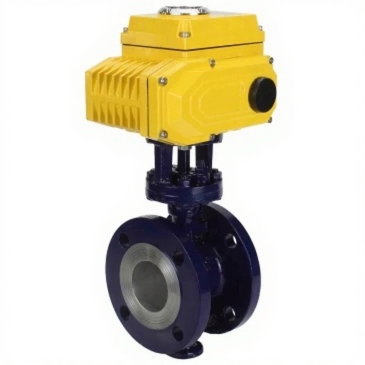

Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду65 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с электроприводом DN.ru QT-N-010EM-A1-220VAC-У1 (4-20мА) HARK
D050-55885
Данного товара нет в наличии на наших складах
| Бренд | DN.ru![]() |
| Номинальный диаметр (DN), мм | 65 |
| Номинальное давление (PN), бар | 25 |
| Максимальная температура рабочей среды, °С | 425 |
| Минимальная температура рабочей среды, °С | -45 |
| Тип присоединения * | Фланцевое |
| Рабочая среда | Вода |
| Исполнение | С электроприводом |
| Герметичность затвора (объем протечки / класс герметичности) | A |
| Запорный элемент (шар, диск, золотник) (материал) | Нержавеющая сталь |
| Корпус (материал) | Сталь |
| Шток (материал) | Нержавеющая сталь |
| Седловое уплотнение | Металл (наплавка D507) + графит |
| Габариты без упаковки, см | 18x18.9x41.5 |
| Масса нетто, кг | 15.6 |
Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора.
