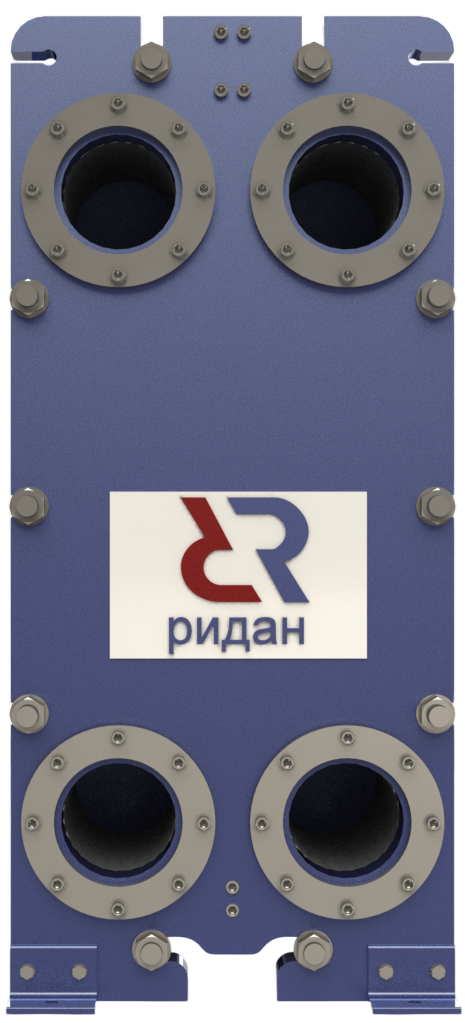

Теплообменник пластинчатый разборный Ридан 53642-НН-07-16-59-TKTL74
53642-НН-07-16-59-TKTL74
Данный товар поставляется под заказ
| Бренд | Ридан![]() |
| Номинальный диаметр (DN), мм | 50 |
| Площадь теплообмена, м2 | 4.16 |
| Площадь одной пластины, м2 | 0.072 |
| Максимальная рабочая температура, °C | 165 |
| Минимальная рабочая температура, °C | -30 |
| Количество пластин | 59 |
| Максимальное рабочее давление, бар | 16 |
| Максимальный расход Qmax, м³/ч | 40 |
| Тип присоединения | Фланцевое |
| Компоновка | TKTL74 |
| Материал уплотнения | EPDM |
| Толщина пластины, мм | 0.5 |
| Материал пластины | AISI316 |
| Материал фланцев, патрубков | Углеродистая сталь |
| Серия | KBB-7 |
| Объем, л | 11.6 |
| Температура на входе греющего контура, °C | 120 |
| Температура на выходе греющего контура, °C | 90 |
| Температура на входе нагреваемого контура, °C | 60 |
| Температура на выходе нагреваемого контура, °C | 80 |
| Греющая среда | Вода |
| Нагреваемая среда | Этиленгликоль 40% |
| Расход греющей среды, т/ч | 20 |
| Расход нагреваемой среды, т/ч | 34.63 |
Пластинчатый разборный теплообменник Ридан 53642-НН-07-16-59-TKTL74 предназначен для эффективного теплообмена между водой и раствором этиленгликоля 40% в системах отопления, вентиляции, тепло- и холодоснабжения. Аппарат оснащён 59 пластинами из нержавеющей стали AISI 316 толщиной 0,5 мм, с уплотнениями из EPDM, устойчивыми к рабочим температурам от –30 до +165 °C и давлению до 16 бар. Общая площадь теплообмена составляет 4,16 м², площадь одной пластины — 0,072 м². Присоединение выполнено фланцевым способом (DN 50), компоновка — TKTL74, что обеспечивает удобный монтаж и высокую эффективность теплопередачи. Теплообменник рассчитан на максимальный расход до 40 м³/ч и обеспечивает нагрев этиленгликолевого раствора с 60 °C до 80 °C за счёт греющей воды с параметрами 120/90 °C. Корпус и патрубки изготовлены из углеродистой стали, рабочий объём аппарата — 11,6 л.
