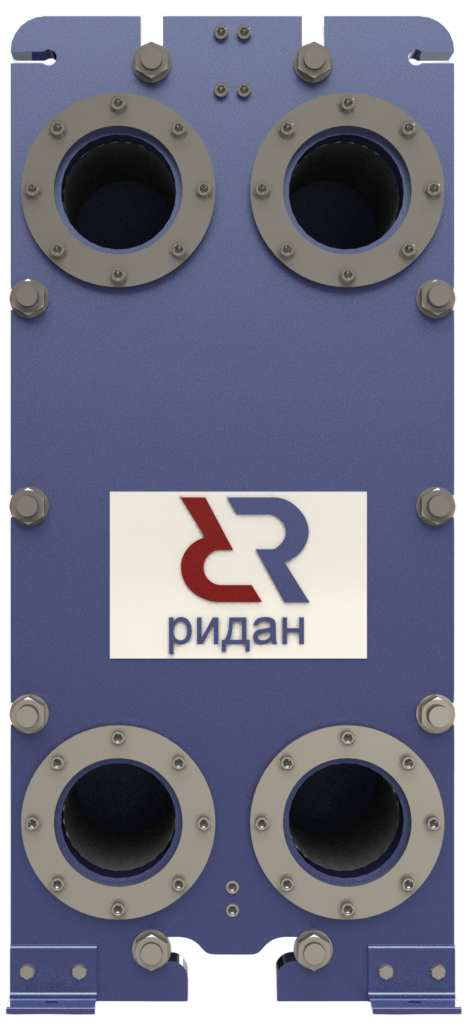

Теплообменник пластинчатый разборный Ридан 53635-НН-07-16-26-TKTL52
53635-НН-07-16-26-TKTL52
Данный товар поставляется под заказ
| Бренд | Ридан![]() |
| Номинальный диаметр (DN), мм | 50 |
| Площадь теплообмена, м2 | 1.75 |
| Площадь одной пластины, м2 | 0.072 |
| Максимальная рабочая температура, °C | 165 |
| Минимальная рабочая температура, °C | -30 |
| Количество пластин | 26 |
| Максимальное рабочее давление, бар | 16 |
| Максимальный расход Qmax, м³/ч | 40 |
| Тип присоединения | Фланцевое |
| Компоновка | TKTL52 |
| Материал уплотнения | EPDM |
| Толщина пластины, мм | 0.5 |
| Материал пластины | AISI316 |
| Материал фланцев, патрубков | Углеродистая сталь |
| Серия | KBB-7 |
| Объем, л | 5 |
| Температура на входе греющего контура, °C | 120 |
| Температура на выходе греющего контура, °C | 90 |
| Температура на входе нагреваемого контура, °C | 5 |
| Температура на выходе нагреваемого контура, °C | 60 |
| Греющая среда | Вода |
| Нагреваемая среда | Вода |
| Расход греющей среды, т/ч | 20 |
| Расход нагреваемой среды, т/ч | 11.02 |
Пластинчатый разборный теплообменник Ридан 53635-НН-07-16-26-TKTL52 предназначен для эффективного теплообмена между водными средами в системах отопления, горячего водоснабжения и технологического теплоснабжения. Устройство оснащено 26 пластинами из коррозионностойкой стали AISI 316 толщиной 0,5 мм, с уплотнениями из EPDM, обеспечивающими надёжную герметичность при рабочих температурах от –30 до +165 °C и давлении до 16 бар. Общая площадь теплообмена составляет 1,75 м², при площади одной пластины 0,072 м². Присоединение выполнено фланцевым способом (DN 50), что облегчает монтаж и обслуживание. Теплообменник рассчитан на максимальный расход до 40 м³/ч и применяется для нагрева воды с 5 °C до 60 °C за счёт греющего контура с температурой 120/90 °C. Корпус выполнен из углеродистой стали, рабочий объём аппарата — 5 л.
