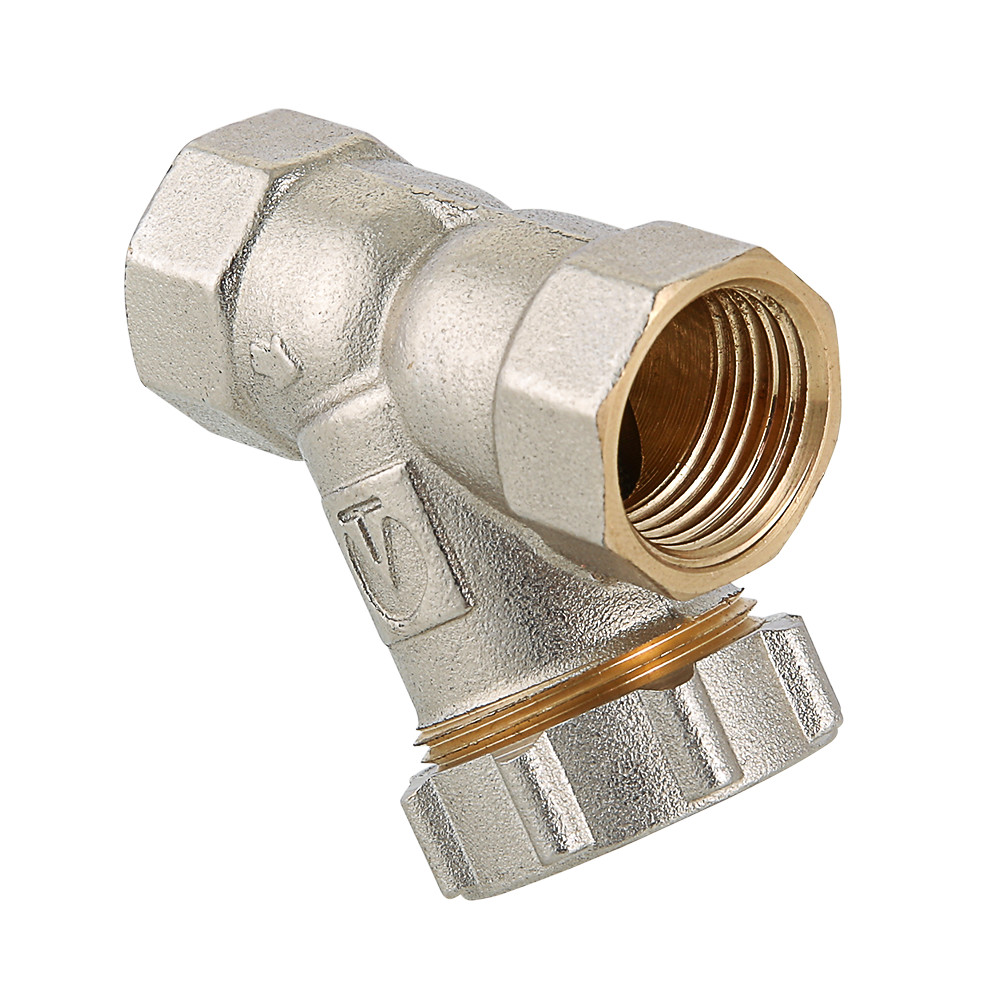

Фильтр механической очистки Valtec, косой c заглушкой VT.193.N.05
VT.193.N.05
Наличие, склад:
| Бренд | Valtec![]() |
| Исполнение | Косой |
| Номинальный диаметр (DN), мм | 20 |
| Номинальное давление (PN), бар | 20 |
| Максимальная температура рабочей среды, °С | 150 |
| Пропускная способность Kvs, м³/ч | 5 |
| Тип присоединения | Внутренняя резьба |
| Присоединительная резьба | G ¾ |
| Рабочая среда | Вода |
| Серия | VT |
| Корпус (материал) | Латунь |
| Материал прокладки | PTFE |
| Фильтрующий элемент (материал) | Нержавеющая сталь |
| Размер ячейки сетки, мм | 0.5 |
| Габариты без упаковки, см | 8x6x5 |
| Масса нетто, кг | 0.1 |
Фильтр механической очистки косой с заглушкой VT.193.N предназначен для очистки рабочей среды от загрязняющих частиц размером более 500 мкм.
В данном фильтре вместо удерживающей сетку пробки применяется заглушка. Резьба, соединяющая заглушку с колбой фильтра, не подвержена влиянию транспортируемой среды, т.к. отделена от неё прокладкой. Это исключает вероятность «прикипания» заглушки, облегчает периодическую очистку фильтра, снижает риск его повреждения при обслуживании. Для того, чтобы при установке заглушки не повреждались края сетки, фильтр снабжен плавающим нейлоновым фиксатором.
Корпус и заглушка изготовлены горячим прессованием из латуни марки CW617N (европейский стандарт EN 12165) и никелированы. Материал уплотнительной прокладки – тефлон. Заглушка оснащена отверстием для пломбировки.
Максимальное рабочее давление – 20 бар. Максимальная рабочая температура фильтруемой среды – 150 °C. Резьба присоединений – внутренняя.
Фильтр может устанавливаться в горизонтальном и вертикальном (движение потока – сверху–вниз) положении, колбой вниз.
