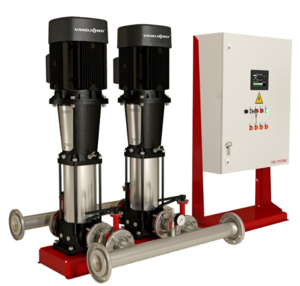

Насосные станции пожаротушения Vandjord

Насосные станции пожаротушения обеспечивают подачу воды под требуемым давлением к спринклерным, дренчерным и гидрантным системам. Оборудование автоматически запускается при падении давления в трубопроводе противопожарных систем и поддерживает параметры, необходимые для эффективного тушения очагов возгорания. В каталоге представлены станции производительностью от 5 до 100 л/с для объектов различного назначения.

Назначение и принцип работы

Основная задача станции – создание и поддержание рабочего давления 0,6–1,2 МПа в сети противопожарного водопровода. Система находится в дежурном режиме, постоянно контролируя давление в трубопроводах. При срабатывании спринклера или открытии пожарного крана давление падает, что служит сигналом для запуска основных насосов.

Принцип работы включает несколько этапов:

• Реле давления фиксирует падение давления ниже установленного порога;
• Шкаф управления подает команду на запуск основного насоса;
• При недостаточной производительности одного агрегата автоматически включается второй основной насос;
• Резервный насос запускается при отказе основного оборудования;
• Джокей-насос малой производительности компенсирует утечки и поддерживает давление в дежурном режиме.

Станция работает от основного источника электропитания с автоматическим переключением на резервный при аварии. Дизельные установки обеспечивают автономность при полном отключении электроснабжения.

Типы насосных станций

По типу установки

Модульные станции поставляются в виде готового блок-контейнера с размещенным внутри оборудованием. Корпус защищает насосы от внешних воздействий, позволяет установку на открытых площадках. Габариты стандартного модуля 6×2,4×2,6 метра. Применяются на промышленных объектах, складах, производствах.

Рамные станции монтируются на общей раме в помещении насосной. Компактное размещение оборудования экономит пространство. Требуют отдельного помещения с отоплением и вентиляцией. Подходят для жилых, офисных, торговых зданий.

Блочно-модульные станции объединяют преимущества двух типов – оборудование на раме устанавливается в специальный контейнер заводской готовности.

По типу привода

Электрические насосные станции работают от сети переменного тока напряжением 380 В. Основные и резервные насосы подключаются к двум независимым линиям электроснабжения. Автоматический ввод резерва переключает питание при аварии на основной линии.

Дизельные станции оснащаются насосами с дизельным двигателем для автономной работы. Применяются на объектах без надежного электроснабжения или как дополнительное резервирование. Запуск осуществляется от аккумуляторных батарей за 15–30 секунд.

Комбинированные установки включают электрические и дизельные агрегаты для максимальной надежности.

По системам пожаротушения

Для спринклерных систем – автоматический запуск при вскрытии термочувствительных элементов спринклеров. Рабочее давление 0,6–1,0 МПа, производительность рассчитывается по площади орошения.

Для дренчерных систем – подача большого объема воды для создания водяных завес и тушения на значительных площадях. Производительность до 100 л/с, давление 0,8–1,2 МПа.

Для внутреннего пожарного водопровода – обеспечение работы пожарных кранов диаметром 50 или 65 мм. Расчет по одновременной работе 2–4 кранов с расходом 2,5–5 л/с каждый.

Для наружного пожаротушения – питание гидрантов и подключение пожарной техники. Повышенная производительность от 20 л/с.

Конструкция и комплектация

Типовая комплектация насосной станции пожаротушения включает несколько групп оборудования.

Насосная группа:

• Основные центробежные насосы – 2 шт. для постоянной работы с автоматическим чередованием;
• Резервный насос – включается при отказе основных агрегатов;
• Джокей-насос малой производительности для поддержания давления в дежурном режиме и компенсации утечек.

Трубопроводная обвязка:

• Всасывающие и напорные трубопроводы из стальных труб;
• Запорная арматура – задвижки, затворы для секционирования;
• Обратные клапаны для предотвращения обратного тока воды;
• Манометры для контроля давления на всасывании и напоре;
• Гибкие вставки для компенсации вибрации.

Система автоматики и управления:

• Шкаф управления с контроллером и панелью оператора;
• Датчики давления и расхода;
• Реле контроля фаз и напряжения;
• Устройство автоматического ввода резерва;
• Система диспетчеризации с передачей сигналов на пульт.

Дополнительное оборудование:

• Всасывающие резервуары для создания неснижаемого запаса воды;
• Баки-дозаторы пенообразователя для пенного пожаротушения;
• Воздушно-пенные генераторы;
• Системы подогрева помещения станции в холодный период.

Области применения

Насосные станции пожаротушения устанавливаются на объектах согласно требованиям нормативных документов по пожарной безопасности.

Обязательная установка требуется для:

• Многоэтажных жилых зданий высотой более 28 метров;
• Торговых центров площадью более 3500 м²;
• Производственных и складских помещений категорий А, Б, В;
• Подземных автостоянок вместимостью более 10 машиномест;
• Больниц, детских учреждений, гостиниц;
• Административных зданий высотой более 50 метров;
• Объектов нефтегазовой отрасли, химических производств;
• Резервуарных парков хранения нефтепродуктов.

Станции комплектуются в соответствии с категорией объекта, площадью помещений, высотностью здания, наличием взрывопожароопасных веществ.

Как выбрать оборудование

Подбор насосных станций ведется на основании проектной документации с расчетами параметров системы противопожарной защиты.

Основные критерии выбора:

• Производительность рассчитывается по количеству и типу оросителей, расходу на пожарные краны, нормативным требованиям для данной категории объекта;
• Напор определяется высотой здания, потерями в трубопроводах, требуемым давлением у самого высокого оросителя или пожарного крана;
• Количество насосов – минимум 2 основных + 1 резервный + 1 джокей-насос, для ответственных объектов устанавливается дополнительное резервирование;
• Тип привода выбирается с учетом надежности электроснабжения – при одном источнике питания предусматривается дизельный резервный насос;
• Степень автоматизации от простого автозапуска по давлению до систем диспетчеризации с удаленным контролем.

Производительность основного насоса для спринклерного пожаротушения типового офисного здания составляет 15–40 л/с при напоре 40–80 метров. Для складов и производств параметры увеличиваются до 60–100 л/с.

Преимущества покупки в Stoking

Мы специализируемся на поставках насосного оборудования для систем противопожарной защиты. Купить насосную станцию пожаротушения можно с полным комплектом сопроводительной документации и технической поддержкой.

Наши преимущества:

• Оборудование сертифицировано для применения в системах пожарной безопасности;
• Комплексная поставка – от насосов до шкафов управления в одном заказе;
• Помощь в расчете параметров станции под проектные данные;
• Консультации по подбору производителей насосов – «Grundfos», «Wilo», «Ebara», российские заводы;
• Гарантия производителя с сервисным обслуживанием;
• Поставка запасных частей и комплектующих;
• Пусконаладочные работы силами специалистов.

Для юридических лиц работаем по безналичному расчету с полным пакетом закрывающих документов. Доставка по России транспортными компаниями, самовывоз со склада в Москве. Оперативная отгрузка оборудования, имеющегося на складе.
