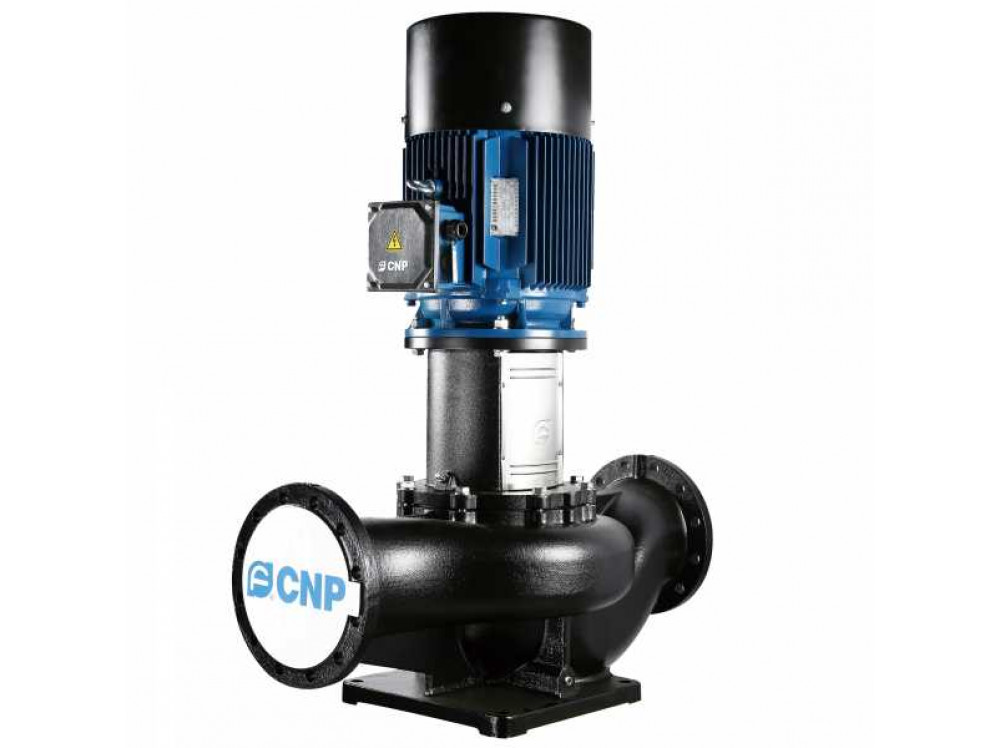

Насос CNP TD 65-48G/2 SWHCJ
TD65-48G/2SWHCJ
Данный товар поставляется под заказ
| Бренд | CNP![]() |
| Конструкционный тип | Вертикальный |
| Количество ступеней | Многоступенчатый |
| Вид насоса | Центробежный |
| Тип насоса | Поверхностный |
| Количество насосов | Одинарный |
| Напряжение питания, В | 210..240/380..420 |
| Максимальный расход Qmax, м³/ч | 25 |
| Максимальный напор, м.вод.ст. | 48 |
| Частота тока, Гц | 50 |
| Максимальная потребляемая мощность, Вт | 7500 |
| Максимальное рабочее давление, бар | 12 |
| Максимальная температура перекачиваемой жидкости, °С | 115 |
| Минимальная температура перекачиваемой жидкости, °С | -15 |
| Номинальный диаметр (DN), мм | 65 |
| Присоединение на напорной стороне | Фланцевое |
| Присоединение на всасывающей стороне | Фланцевое |
| Перекачиваемая жидкость | Вода |
| Тип электродвигателя | Трехфазный |
| Корпус (материал) | Чугун |
| Рабочее колесо (материал) | Нержавеющая сталь |
| Класс нагревостойкости изоляции | F |
| Класс защиты | IP 55 |
| Серия | TD |
| Тип ротора | Сухой |
| Количество скоростных режимов | 1 |
| Наличие частотного преобразователя | Нет |
| Габариты в упаковке, см | 83x48x46 |
| Масса брутто, кг | 46 |
Насос вертикальный циркуляционный CNP серии TD65-48G/2 одноступенчатый центробежный насос типа «inline», который оборудован стандартным электродвигателем и торцевым уплотнением. Конструкция данного насоса с «сухим» ротором делает его менее чувствительным к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором. Насос сконструирован так, чтобы его можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены лишь одним человеком.
Особенности конструкции
Насосы серии ТD являются моноблочными, и состоят из стандартного асинхронного электродвигателя и насосной части, которые соединены переходным фланцем. Входной и выходной патрубки имеют одинаковые диаметры и расположены на одной линии. Концевое уплотнение вала -торцовое, одинарное, неразгруженное. Уплотнение насосной камеры -уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя при помощи специальной муфты. Конструкция насоса позволяет снять головную часть насоса (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец. Размер соединительных фланцев насосов соответствует стандарту GB / Т 17 241 .6, ISO7005-2 класс давления - PN16. Диаметры входа и выхода продукции соответствует стандартному размеру.
Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несовпадения, выпадания фаз и перегрузки. По запросу частотное регулирование двигателя.
