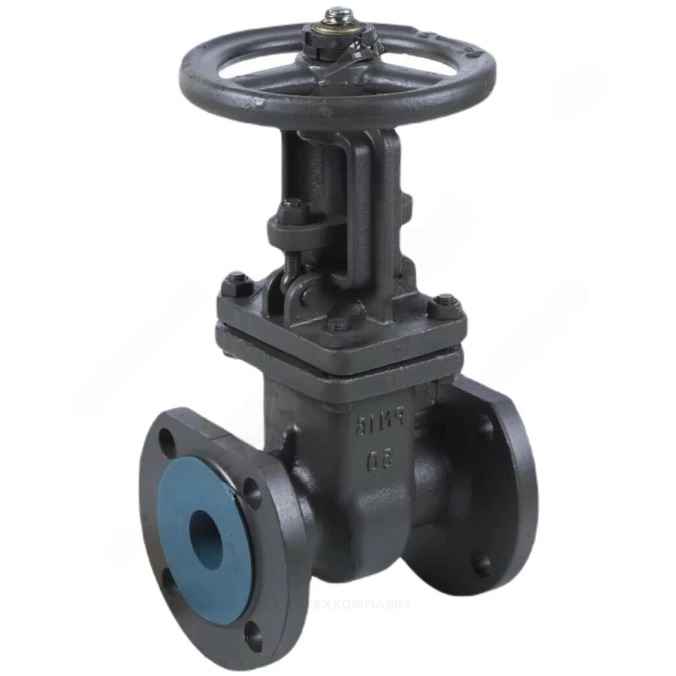

Задвижка Сантехкомплект ст 30с64нж Ду50 Ру25 фл BRDHSB
З.С.Ф.30С64НЖ-50/25-BRDHSB
Наличие, склад:
| Бренд | Сантехкомплект![]() |
| Номинальный диаметр (DN), мм | 50 |
| Вид затвора | Клиновый |
| Вид перекачиваемой среды | Вода, Газ, Нефтепродукты, Пар |
| Привод | Механический |
| Тип присоединения | Фланцевое |
| Материал корпуса | Сталь |
| Максимальное рабочее давление, бар | 25 |
| Серия | 30с64нж |
| Максимальная температура рабочей среды, °С | 425 |
| Материал уплотнения | Сталь нержавеющая |
| Материал штурвала | Чугун |
| Вид штока | Выдвижной |
| Герметичность затвора | A |
| Габариты в упаковке, см | 18.5x40x18 |
| Масса брутто, кг | 13.3 |
Задвижка 30с64нж Ру25 устанавливается на трубопроводы в качестве запорной арматуры для полного перекрытия потока рабочей среды. Задвижка клиновая 30с64нж является клиновой полнопроходной. Запорный элемент - клин - прикреплен к шпинделю и расположен перпендикулярно относительно оси потока рабочей среды. Перекрытие потока осуществляется за счет перемещения диска вверх или вниз относительно проходных отверстий в корпусе. Управление осуществляется в ручном режиме - маховиком. При вращении маховика шпиндель совершает поступательное перемещение вместе с прикрепленным к нему клином. В качестве уплотнительных поверхностей на корпусе и клине выступают наплавки из коррозионностойкой стали. В закрытом положении они плотно прижаты друг к другу, не допуская проход среды.
