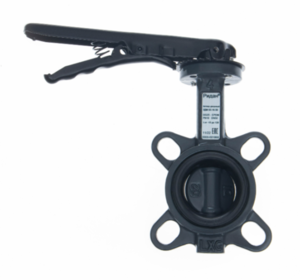

Затворы дисковые поворотные Ридан

Зачем используют затворы

Поворотным затвором пользуются в:

• Водоснабжении и пожаротушении;
• Холодоснабжении;
• Нефтехимической отрасли;
• Фармацевтике;
• Пищевой промышленности;
• Газоснабжении.

Преимуществами поворотных затворов считается

• Низкая стоимость;
• Небольшой вес;
• Компактные габариты;
• Простота конструкций;
• Малое гидравлическое сопротивление;
• Возможность перекрытия потока среды;
• Простой монтаж и ремонт;
• Уплотнения можно заменять;
• Возможность использования больших конструкций.

Из чего состоят поворотные затворы

• Поворотный вал
  Называется шпиндель или шток. Может быть целым или состоящим из нескольких частей. Как правило, он защищен от воздействия среды. Если конструкция вала предусматривает контакт с окружающей средой, то необходимо выбрать соответствующий материал вала.
• Корпус
  Затвор закрепляется между фланцами при помощи шпилек, расположенных по периметру трубы. Иногда такой механизм называют вафельным. Также возможно приварить клапаны встык. Корпус может быть выполнен из различных материалов, начиная от чугунного, заканчивая выполненными из специальных дорогих сплавов.
• Поворотный диск
  Элемент конструкции, который не дает потоку среды выйти наружу. Диск можно сравнить с мембраной клапана или шаром в шаровом канале. Диск может поворачиваться на 90° и 360°, из-за чего иногда затворы называют четвертьобротными. Могут быть сделаны из чугуна или нержавейки с качеством И4.
• Уплотнение
  От качества уплотнения зависит работа затвора. Большую популярность имеют дисковые заслонки со сменным уплотнением. Оно изготавливается из полимеров и эластомеров. Например, тефлона, VITON, EPDM, BUNA-M.

Типы дисковых поворотных клапанов

• По способу крепления;
• По приводу;
• По действию поворотного диска;
• По материалу уплотнения диска и корпуса.

Типы дисковых поворотных клапанов по конструктивному исполнению

• Баттерфляй
  Это когда диск расположен ассиметрично оси поворота. Самый популярный вариант конструкции.
• Двойной эксцентриситет
  Когда ось установлена со смещением относительно плоскости диска.
• Тройной эксцентриситет
  Устанавливается как двойной, но вместе с тем диск и седло имеют конические поверхности.

Типы дисковых поворотных клапанов по виду привода

• Ручные;
• Электрические;
• Гидравлические;
• Пневматические.

Как выбрать

Можно сделать выбор самостоятельно. Например, проводить подбор и расчет по формулам. Затем нужно будет выбрать подходящий затвор, который будет удовлетворять технические требования. Тут риск ошибиться повышается, поскольку сложно с первого раза вникнуть во все тонкости каждой модели. Поэтому стоит быть готовым, что придется потратить много сил и времени на самостоятельный выбор устройства, чтобы купить то, что нужно, не потратив деньги зря.
Также можно доверить выбор профессиональным инженерам, которые подберут оборудование по вашим запросам с помощью специального программного обеспечения.
